LA GRANDE CEINTURE COMPLÉMENTAIRE

DESCRIPTION

LOCOMOTIVE 151 5004 • SYNDICAT DES CEINTURES SÉRIE 5001-5012 • SNCF 2 151 TA 1-12 • CONSTRUCTION DE 1928 À 1930
LOCOMOTIVE 5004 (DEVENUE 530 PUIS 151 TA 4) POUR TRAINS LOURDS DE MARCHANDISES
SÉRIE 5001-5012 CEINTURE DEVENUE 5.301-5.312 NORD PUIS 151 TA 1 À 12 SNCF CONSTRUITES EN 1928-1930
VILLENEUVE-SAINT-GEORGES
CLICHÉ A. ORGET

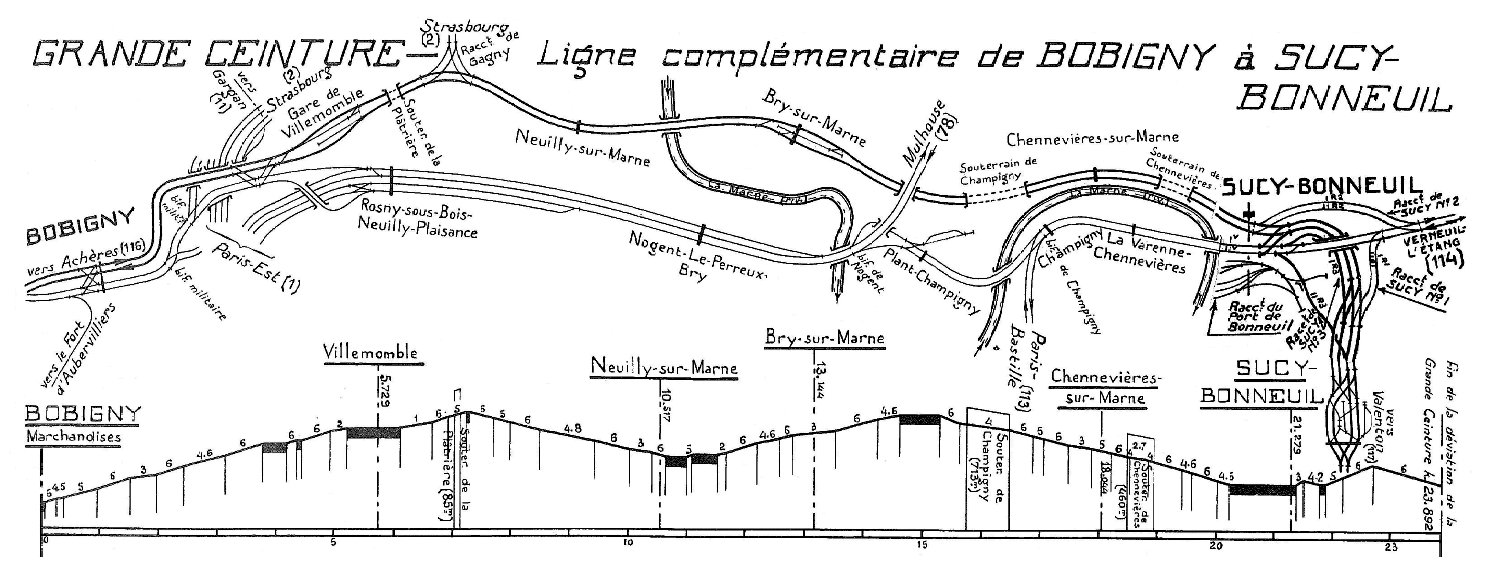

CHEMINS DE FER DE L'EST • PROFIL GRANDE CEINTURE COMPLÉMENTAIRE • 1935
CHEMINS DE FER DE L'EST • PROFIL GRANDE CEINTURE COMPLÉMENTAIRE • 1935
SCHÉMA SIMPLIFIÉ DE LA GRANDE CEINTURE COMPLÈMENTAIRE
DÉP. DÉSIGNATION PK (1) PK (2) ALTITUDE
(m)		 OUVRAGES D’ART
REMARQUES		 LONGUEUR (m) ÉLECTRIFICATION
25 kV 50 Hz
93 LA COURNEUVE-DUGNY 53.7   181
  56.5       Bobigny Poste 1
  57.7       Bobigny Poste 2

BOBIGNY GC   0 44 ◯ Début de la GCC   14/09/1970
    4.0   ∏ Pont sur le canal de l'Ourcq 29
    4.3   ⎇ Raccordements de Noisy-le-Sec
    4.5   ◯ Garages de Villemomble.
        ∩ Tunnel de la Platrière 85
    8.8   ⎇ Raccordement de Gagny • Bifurcation Nord
    9.3   ⎇ Raccordement de Gagny • Bifurcation Sud   29/05/1975
NEUILLY-SUR-MARNE   10.5 47
    11.3   ∏ Pont sur la Marne 97
94
BRY-SUR-MARNE   13.1 64
    14.8   ⎇ Bifurcation de Bry-sur-Marne
        ∩ Tunnel de Champigny 714 28/09/1975
CHENNEVIÈRES-SUR-MARNE   18.0 49
    18.4   ∩ Tunnel de Chennevières 461
    20.6     Section de Séparation 25 kV 50 Hz / 1.5 kV
    21.218     Fin de la GCC
        ⎇ Raccordement Grande Ceinture
SUCY-BONNEUIL 76.9   38


◯ Prise d'eau (1957)
(1) De Versailles-Chantiers
(2) De Bobigny GC
