LE PONT DU PÊT-AU-DIABLE SUR LA SEINE (PK 58)

• Construit en 1892, le pont originel était un ouvrage métallique, à deux voies, poutres continues et à treillis multiple. il était composé de deux trav ées de rive de 45.754 m et d'une travée centrale de 55.728 m.

Longueur entre abouts de garde-corps 147.236 m
Largeur entre axes de garde-corps 8.200 m
Largeur entre axes des poutres extérieures 5.990 m

Afin de freiner l'avance allemande par la mise hors service de la voie ferrée et pour rendre impossible la navigation sur la Seine, le 15 juin 1940 le Génie français procéda à la destruction de la pile de la rive gauche avec effondrement des travées rive gauche et centrale ; cette dernière a été rompue près de la pile rive droite.

Dans l'attente de sa remise en service, la circulation entre Melun et Montereau était assurée par la ligne de la rive gauche de la Seine via Moret. Le viaduc de Moret sur le Loing (PK 67.634 de la ligne de Paris-Gare de Lyon à Marseille-Saint-Charles) avait été détruit le 15 juin 1940 et un ouvrage provisoire à deux voies établi d'urgence afin d'assurer le trafic Paris-Lyon pendant la reconstruction des ponts du Pêt-au-Diable et de Montereau (voir LE PONT DE MONTEREAU SUR LA SEINE). La reconstruction du viaduc de Moret - du 28 juin au 8 décembre 1941 - n'a été réalisée qu'après la réouverture de la section de Melun à Montereau via Héricy.

• Le tablier a été remplacé en 1998 :

• Dépose des voies et de la caténaire 08-10/08/1998
• Ripage de l´ancien tablier de 12 mètres 10-13/08/1998
• Construction de nouveaux appuis en béton 13-18/08/1998
• Pose du nouveau tablier 18-21/08/1998
• Pose des voies et de la caténaire 21-29/08/1998
PONT DU PÊT-AU-DIABLE SUR LA SEINE
Z 5152
52555 MELUN > MONTEREAU

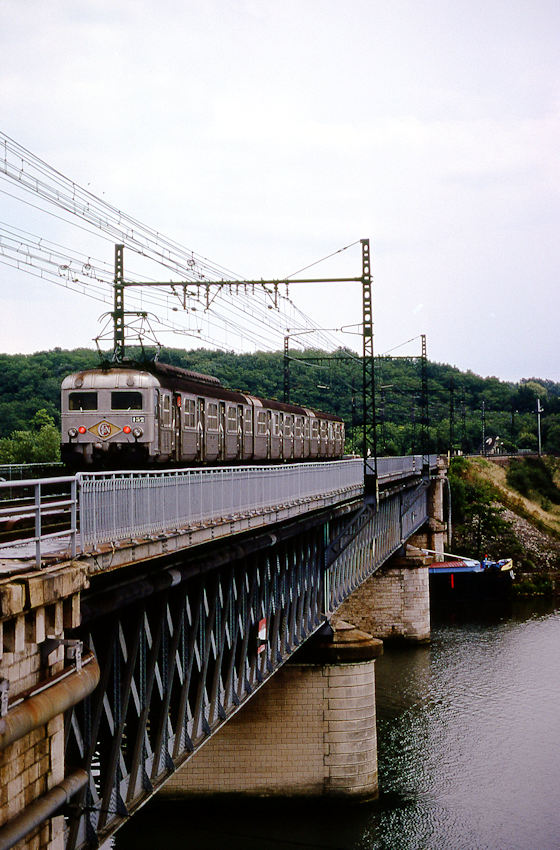

09/06/1990 • LA ROCHETTE (77)
48° 31' 07.0" N, 02° 40' 13.7" E
DESTRUCTION DE LA PILE RIVE GAUCHE DU 15 JUIN 1940
DESTRUCTION DE LA PILE RIVE GAUCHE DU 15 JUIN 1940

DESTRUCTION DE LA PILE RIVE GAUCHE DU 15 JUIN 1940 [*]
TRAVÉES RIVE GAUCHE ET CENTRALE EFFONDRÉES • TRAVÉE CENTRALE ROMPUE PRÈS DE LA RIVE DROITE • TONNAGE EFFONDRÉ 560 T
NOMBREUSES DÉFORMATIONS LOCALES DANS LES CONTREVENTEMENTS VERTICAUX ET LES SEMELLES INFÉRIEURES DES POUTRES PRINCIPALES

LA RECONSTRUCTION DU PONT DU PÊT-AU-DIABLE 1940-1941 [*]

CARACTÉRISTIQUES ET EXÉCUTION
Tabliers métalliques : Relevage et réparation du tablier ancien.
Piles : Maçonnerie en béton, enduit incorporé, joints simulés.

• TABLIER MÉTALLIQUE
a) Relevage. — Établissement de quatre portiques de levage : trois en rivière, sur palées en bois et pieux battus, un sur la berge rive gauche.
Sectionnement à l'horizontale, puis levage de chaque partie sur les portiques au moyen de vérins de 100 tonnes, agissant sur des chevêtres métalliques perpendiculaires au tablier ; les chevêtres étaient placés initialement à la partie supérieure du tablier, puis dès que l'ouvrage fut sorti de l'eau, à la partie inférieure.

b) Remise en place longitudinale par ripage sur rouleaux (le tronçon effondré avait glissé de la rive gauche vers la rive droite lors de sa chute).

c) Redressement des quatre poutres principales déformées et dénivelées : dérivetage des contreventements verticaux et redressement de chaque poutre, en prenant appui sur les autres.

d) Raboutement des tronçons relevés et remise en état de la charpente.

e) Réglage des appuis par vérins pour obtenir les réactions théoriques primitives des poutres continues au droit de chaque appui.

• PILE
Reprise de la fondation et reconstruction à l'abri d'un batardeau en palplanches métalliques (travail exécuté après relevage du tablier).
DATES D'EXÉCUTION
Tablier métallique :
• Palées du 26 Août au 8 Octobre 1940.
• Relevage du 16 Septembre au 31 Décembre 1941.
• Remise en place longitudinale et redressement du 30 janvier au 22 Février 1941.
• Raboutement et remise en état de la charpente du 7 Janvier au 30 Juin 1941.
• Réglage des appuis pour le rétablissement de la continuité le 27 Mai 1941.

Pile : du 7 Mars au 16 Avril 1941.
• Batardeau du 9 Décembre 1940 au 25 Mars 1941.
• Maçonnerie du 15 Mars au 17 Mai 1941.

Essais et mise en service : le 19 Mai 1941

Incidents : Batardeau noyé par une venue d'eau importante. Crue de la Seine.
RENSEIGNEMENTS DIVERS ET STATISTIQUES
Entrepreneurs :
• Drouard Frères, à Paris - Déblaiement et reconstruction de la pile.
• Établissements Delattre et Frouard, à Paris - Relevage et réparation du tablier.

Main-d'œuvre utilisée :
• S.N.C.F. 5.400 heures
• Entreprise Drouard Frères 38.500 heures
• Entreprise Delattre et Frouard (sur le chantier) 85.500 heures
• Entreprise Delattre et Frouard (à l'atelier) 20.000 heures

Travaux exécutés et matériaux mis en œuvre :
• Pile. — Déblaiement de maçonnerie de la pile détruite 300 m3 ; batardeau (palplanches métalliques) 294 m2 ; bétons divers 282 m3.
• Tablier métallique. — Tonnage relevé 560 tonnes ; tonnage refaçonné 94 tonnes ; acier neuf 144 tonnes.
ESSAIS DE L'OUVRAGE REMIS EN ÉTAT

ESSAIS DE L'OUVRAGE REMIS EN ÉTAT [*]

Sont précisés ci-après

• les horaires au 25 juillet 1940 des trains empruntant la section de Corbeil-Essonnes à Melun (PARIS — MELUN via CORBEIL-ESSONNES et PARIS — MOULINS via CORBEIL-ESSONNES et MONTARGIS) suite à la destruction :

• les horaires au 3 février 1941 des trains PARIS — MELUN via CORBEIL-ESSONNES, la section de Melun à Montereau étant inexploitée dans l'attente de l'achèvement de la reconstruction des ponts du Pêt-au-Diable (19 mai 1941) et de Montereau (30 mai 1941).

• les horaires au 1er juillet 1941 des trains PARIS — MELUN via CORBEIL-ESSONNES et MONTEREAU.

Service au 25 juillet 1940

AVIS. — Dans un but de simplification, le présent indicateur a été établi en ne mentionnant que les gares principales. On a laissé de côté les stations peu fréquentées par les voyageurs de grand parcours, et auxquelles les trains omnibus seuls s'arrêtent (trains ne comportant que 2e et 3e classes). Les lecteurs sont priés de se renseigner aux gares et voudront bien excuser les inévitables lacunes d'une première édition, préparée et imprimée dans un délai extrêment court.

NOTA. — Les horaires sont en H.E.C. (heure allemande) en zone occupée et en H.E.O (heure française) en zone non occupée.
PARIS <> MELUN via CORBEIL-ESSONNES
    SP 3 SP 11 SP 29       SP 6 SP 16 SP 32
    OMNIBUS OMNIBUS OMNIBUS       OMNIBUS OMNIBUS OMNIBUS
ALLER   2e 3e 2e 3e 2e 3e   RETOUR   2e 3e 2e 3e 2e 3e
Paris-Lyon D 06:40 11:30 18:40   Melun A 06:15 12:35 19:35
Maisons-Afort-Alfortville A 06:51 11:41 18:51   Corbeil-Essonnes A 06:48 13:08 20:08
D 06:52 11:42 18:52 D 06:53 13:13 20:13
Villeneuve-Saint-Georges A 07:08 11:58 19:08   Juvisy A 07:09 13:29 20:19
D 07:10 11:59 19:09 D 07:09 13:29 20:19
Juvisy A 07:22 12:12 19:22   Villeneuve-Saint-Georges A 07:26 13:44 20:44
D 07:22 12:12 19:22 D 07:28 13:46 20:46
Corbeil-Essonnes A 07:37 12:27 19:37   Maisons-Afort-Alfortville A 07:39 13:57 20:57
D 07:43 12:43 19:43 D 07:40 13:58 20:58
Melun A 07:16 13:16 20:16   Paris-Lyon D 07:52 14:10 21:10
PARIS <> MOULINS via CORBEIL-ESSONNES et MONTARGIS
  SP 65 SP 67 SP 71       SP 66 SP 68 SP 72
OMNIBUS OMNIBUS OMNIBUS       OMNIBUS OMNIBUS OMNIBUS
ALLER   2e 3e 2e 3e 2e 3e   RETOUR   2e 3e 2e 3e 2e 3e
Paris-Lyon D 07:15 12:15 17:00   Moulins (H.E.C.) D     08:06
Villeneuve-Saint-Georges A 17:28   Gilly-sur-Loire A     09:14
D 17:29 D     09:35
Juvisy A 17:42   Cercy-la-Tour A     10:53
D 17:42 D     11:03
Corbeil-Essonnes A 17:57   Nevers A     12:26
D 18:03 D   06:54 12:39
Melun A 08:36 13:36 18:36   Cosne A   08:20 14:05
D 08:52 13:42 18:52 D   08:35 14:15
Moret-les-Sablons A 09:28 14:28 19:28   Gien A   09:38 15:18
D 09:28 14:28 19:28 D   09:43 15:23
Bourron-Marlotte A 09:44 - 19:44   Montargis A   10:40 16:20
D 09:44 - 19:44 D 05:47 10:47 16:27
Montargis A 10:37 15:37 20:37   Bourron-Marlotte A 06:51 - 17:31
D 10:44 15:44   D 06:51 - 17:31
Gien A 11:40 16:40     Moret-les-Sablons A 07:08 12:08 17:48
D 11:46 16:46   D 07:09 12:09 17:49
Cosne A 12:49 17:49     Melun A 07:40 12:40 18:20
D 12:49 17:49   D 07:55 12:55 18:35
Nevers A 14:18 19:18     Corbeil-Essonnes A
D 14:31     D
Cercy-la-Tour A 15:54       Juvisy A
D 16:09     D
Gilly-sur-Loire A 17:27       Villeneuve-Saint-Georges A
D 17:41     D
Moulins (H.E.C.) A 18:47       Paris-Lyon A 09:19 14:19 19:59
Service au 1er février 1941
