PARIS-ST-LAZARE À MANTES-STATION PAR CONFLANS-STE-HONORINE (GROUPE VI)

CONFLANS-STE-HONORINE • LES PASSAGES À NIVEAU ET MAISONS DE GARDE

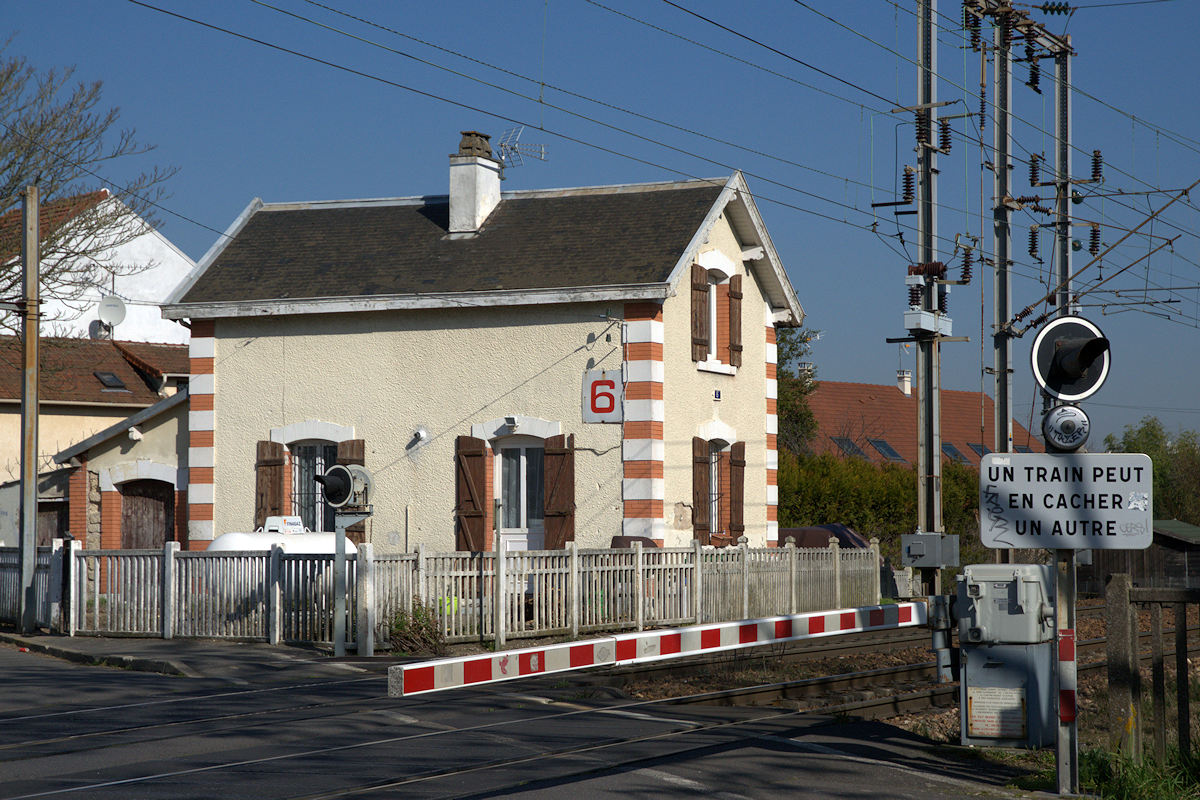

PASSAGE À NIVEAU N°6
LIGNE 334 PARIS-ST-LAZARE - MANTES-STATION • PK 25 • PN 6
27/02/2019 • 13:45 • CONFLANS-STE-HONORINE (78) • 48° 59' 40.1" N, 02° 05' 24.6" E
PASSAGES À NIVEAU ET MAISONS DE GARDE [*]

PASSAGES À NIVEAU.

Le nombre de passages à niveau est de 19 se décomposant ainsi :


Ligne
d'Argenteuil
à Mantes.
1 passage à niveau avec barrières pivotantes
à 2 vantaux de 6m avec portillons.
8 passages à niveau avec barrières pivotantes
à 2 vantaux de 4m avec portillons.
6 passages à niveau avec barrières roulantes de 6m.
1 passage à niveau avec barrières roulantes de 4m.
Raccordement
d'Éragny.
2 passages à niveau avec barrières pivotantes
à 2 vantaux de 4m.
1 passage à niveau avec barrières roulantes de 6m.

Les passages à niveau sont empierrés et non pavés.

MAISONS DE GARDE.

Les maisons de garde sont au nombre de 18 (1)  :


Ligne d'Argenteuil à Mantes. 14 maisons avec cellier.
2 maisons avec soubassement.
Raccordement d'Éragny. 2 maisons avec cellier.

Elles se composent d'un rez-de-chaussée de deux pièces : cuisine et chambre avec cellier en appentis ou cave en soubassement et d'un étage formé de deux autres pièces.

La maison proprement dite a 8m,25 de longueur et 5m,20 de largeur.

Le cellier a 4m,58 sur 2m,55 de largeur.

Ces maisons sont généralement disposées normalement à la voie.

Le socle de ces constructions est en moellons smillés. Les angles et les encadrements des baies en maçonnerie de pierres de taille et de briques et le surplus de la construction en maçonnerie de moellons bruts de meulière avec mortier de chaux hydraulique, recouverte à l'extérieur d'un crépi tyrolien.

Les couvertures sont en ardoises non clouées mais fixées par des crochets en fer galvanisé.

(1) Un passage à niveau du raccordement d'Éragny, sur le chemin des Ambassadeurs, se trouve très voisin d'un autre passage de la ligne d'Achères à Pontoise établi sur le même chemin. Il a été inutile de construire une nouvelle maison de garde.

Les dépenses pour une maison se décomposent comme ci-dessous :

Terrassements 60 fr.
Maçonneries 3.000 fr.
Charpente 650 fr.
Couverture 300 fr.
Menuiserie 700 fr.
Serrurerie 450 fr.
Peinture et vitrerie 140 fr.
TOTAL 5.300 fr.

La surface étant de 54m2,58, le prix du mètre carré de ces constructions ressort à : 5.300 fr. / 54.58 = 97fr11.

7 maisons de garde sont pourvues de puits.

10 sont alimentées par des citernes et 1 (celle de la halte de Thun) au moyen d'un abonnement de 25 francs par an à la Société des eaux de Meulan.

Dans les agglomérations ou sur les chemins fréquentés, des cabinets d'aisances ont été établis dans les jardins des maisons de garde. Le coût d'un cabinet d'aisances et de 300 fr.

Les jardins attenants aux maisons de garde ont une surface moyenne de 4 ares.

DÉLAIS D'EXÉCUTION.

Cet ouvrage a été exécuté en cinq mois dans le deuxième semestre de l'année 1890.

DÉSIGNATION DES OUVRAGES NOMBRE DÉPENSES   OBSERVATIONS
MOYENNE
PAR OUVRAGE
TOTALE
Passages à niveau 19 » »

Les puits sont munis de treuils (prix moyen avec
la chaîne 75 fr.) ou de pompes à chapelet du
système Anceaux et Kuntzel
(prix moyen 240 fr.)

Les citernes sont pourvues de pompes bornes
à balancier dont le prix moyen est de 120 fr.

Les portillons ouvrent à l'intérieur des crinolines.

Soit en moyenne par passage à niveau 7.157 fr.

Maisons de garde 18 5.800fr 95.400fr
Puits 7 1.000 7.000
Citernes 10 950 9.500
Barrières 19 970 18.430
Cabinets d'aisances 10 300 3.000

Total   133.330fr

Dépenses en Régie.
Frais de surveillance et divers.   2.670

DÉPENSE TOTALE   136.000fr
